廠商名稱：Tektronix(泰克科技)
產品選型：DPO7054C；DPO7104C；DPO7254C；DPO7354C
商品描述：高達 3.5 GHz 的帶寬以及高達 40 GS/s 的采樣率，使 DPO7000C 系列數字示波器成為分析重要高速信號時的不二之選。
高達 3.5 GHz 的帶寬以及高達 40 GS/s 的采樣率，使 DPO7000C 系列成為分析重要高速信號時的不二之選。 超過 30 種分析包為通信標準、抖動分析、內存總線標準、矢量分析等等提供深入測量。 此外，Windows 操作系統允許您就在儀器上運行自己的分析軟件。
DPO7000C系列數字示波器 型號：
| 型號 | 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
| DPO7054C | 500 MHz | 5 GS/s - 20 GS/s | 25M 點 - 250M 點 | 4 |
| DPO7104C | 1 GHz | 5 GS/s - 20 GS/s | 25M 點 - 250M 點 | 4 |
| DPO7254C | 2.5 GHz | 10 GS/s - 40 GS/s | 25M 點 - 500M 點 | 4 |
| DPO7354C | 3.5 GHz | 10 GS/s - 40 GS/s | 25M 點 - 500M 點 | 4 |
DPO7000C系列數字示波器 概述： 高級信號測量和分析
標準分析工具包括 53 種自動測量、測量統計、直方圖、極限測試、高級波形數學、用戶可定義的濾波器并支持自定義 MATLAB 和 .NET 數學插件。 可添加高級抖動和眼圖分析以及寬帶射頻分析等專用應用，以擴展測量功能。
特點：
1.使用標準測量工具套件檢定信號參數

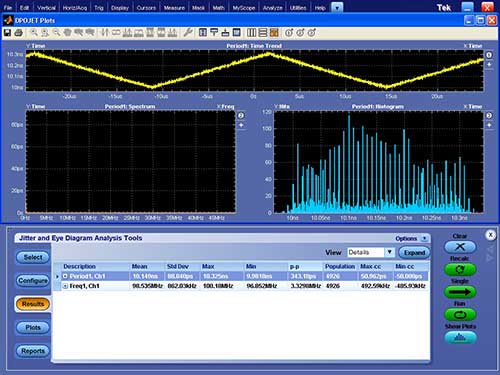

2.高級抖動和定時分析可檢定信號完整性問題以及信號源
3.SignalVu 軟件可提供寬帶頻譜分析和測量功能，以及音頻、調制、射頻脈沖和穩定時間選件
4.TekScope AnywhereTM 軟件支持離線測量和分析
強大的觸發功能讓您更輕松地進行捕獲
輕松捕獲信號異常，包括毛刺、欠幅、設置/保持違例，以及對高達 1.25 Gb/s 的串行數據流的 NRZ 碼型鎖定，支持 Pinpoint® 觸發以及虛擬觸發和搜索。
特點：
1.1,400 多個可用觸發組合
2.快速定義復雜觸發并使用虛擬觸發以圖形化方式搜索標準
3.可選串行觸發可提供協議感知信號捕獲功能
串行分析和一致性測試，正確完成
對于低中速總線，使用協議解碼和串行觸發選項來簡化高級系統設計調試和驗證。 使用自動一致性測試確保中速串行總線的互操作性。
特點：

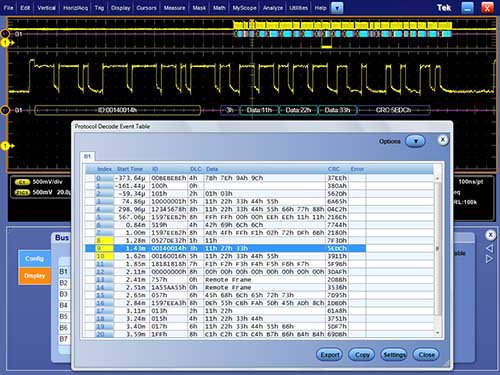

協議解碼以及串行觸發和分析選件，適用于 I2C、SPI、RS-232/422/485/UART、USB 2.0、以太網、MIL-STD-1553B、CAN、LIN 和 FlexRay
自動一致性測試軟件包，適用于 USB 2.0、以太網、HSIC、MOST 和 BroadR-Reach
自動功率測量
自動測量和報告可確保簡單、可重復的電源質量、開關損耗、磁損耗和諧波測量等，滿足當前高效電源轉換器的測量要求。 此外，智能 TekVPI 電流和差分探頭可降低不確定性并消除功率測量困難。
特點：
1.MOSFET 開關損耗和安全作業區分析
2.IEC61000-3-2 預一致性的功率因數和諧波測量
3.電路內電感器和變壓器損耗測量
4.USB2.0 電池充電器技術規范 v1.1 和 IEC 62684 的 USB 電源適配器一致性測試
