系統說明

根據IEC 61215_2005及國內外相關標準，提供太陽能組件性能檢測系統，以滿足以下技術要求。
1) 同時進行多個組件的連續性試驗滿足IEC61215中10.11溫度循環試驗要求；
2) 符合IEC61215標準中熱循環試驗（TC200）、濕凍試驗（HF10）監控每一個組件電流連續性的要求。
3) 在IEC61215標準中能夠滿足熱循環試驗時給組件通電流的要求，在組件溫度高于25℃時，恒流源按組件標稱的最大功率點電流值供電；溫度低于25℃時，恒流源停止供電或切換到低電流供電。
4) IEC61215測試中，電流連續性的測量值直接讀取測試電源的測量值
5) 所有連接組件的線纜使用耐候?qū)Ｓ镁€纜，在-50℃至+90℃的環境中使用壽命大于20000小時。
6) 所有測試線纜兩端都有對應的唯一標識，每種功能的線纜分類捆扎，統一走線。箱體內線路的標識不會因?yàn)殚L期老化而模糊不清。所有測試線纜預留足夠長度，便于連接組件。
7) 所有測試線纜的接頭使用標準化接頭，安裝和拆卸便捷，便于更換線路。
8) 能夠?qū)崿F(xiàn)監控?cái)?shù)據的實時采集，并保存在電腦硬盤中，最終能以曲線形式導出。

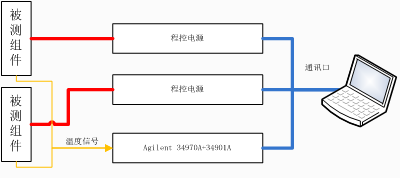

9) 系統結構示意圖

1 系統結構示意圖
