AWG5200系列任意波形發生器

產品描述

廠商名稱：Tektronix(泰克科技)

產品選型：AWG5202；AWG5204；AWG5208

商品描述：AWG5200可滿足苛刻的信號生成需求，具有高信號保真度，支持多臺同步，可擴展到最多32條及以上通道，高性價比。是高級研究、電子測試和雷達、電子戰系統設計和測試的理想選擇。

AWG5200可滿足苛刻的信號生成需求，具有高信號保真度，支持多臺同步，可擴展到最多32條及以上通道，高性價比。是高級研究、電子測試和雷達、電子戰系統設計和測試的理想選擇。

AWG5200 任意波形發生器概述

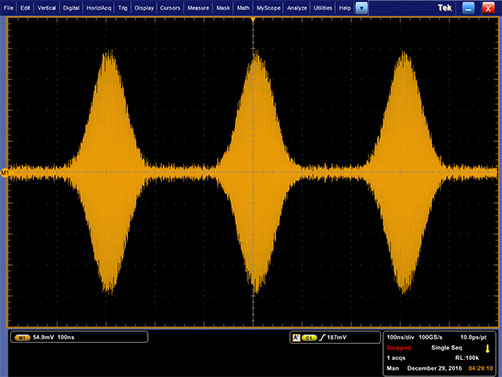

更低的噪聲、更清晰的信號。

AWG5200 任意波形發生器以極低價格提供業界最佳的采樣率和垂向分辨率組合。10 GS/s和 16位性能可直接生成高達6 GHz的真實環境信號。
特點

16 位DAC 分辨率
10 GS/s 采樣率
超低噪底
可擴展、靈活經濟的任意波形發生器

可擴展、靈活經濟的任意波形發生器

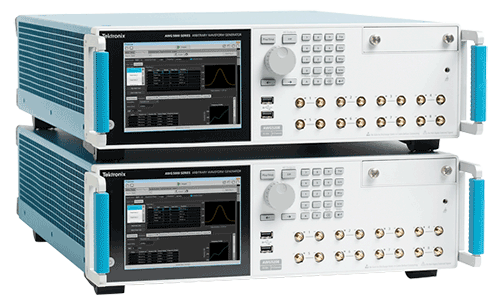

AWG5200 Arbitrary Waveform Generator - Scalability
不需任何設置即可高效擴展，每臺設備多達8條通道，每條通道以更經濟的成本支持多臺同步。全面集成的平臺可更快地加載波形，實現更真實的RF性能。
特點

同時使用多達 8 個模擬通道、32 個數字通道和 4 個標記
多達 8 個獨立通道，多設備同步
超低噪底
智能且價格低廉，每通道的基本價格低

即可在AWG內部又可在AWG外創建波形

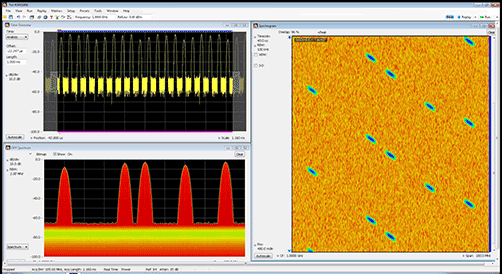

AWG5200 Arbitrary Waveform Generator with SourceXpress
AWG5200標配SourceXpress用戶界面，可在AWG和PC上運行。它與多種內置軟件插件相結合，方便在不同插件之間切換。這些插件簡化了生成復雜的RF環境信號和被調制雷達脈沖的過程，幫助您迅速地完成設計。
特點

雷達、RF、OFDM、復雜環境插件
從PC上生成AWG波形
即使在沒有接入AWG時仍能創建波形
遠程控制 AWG

簡化測試設置

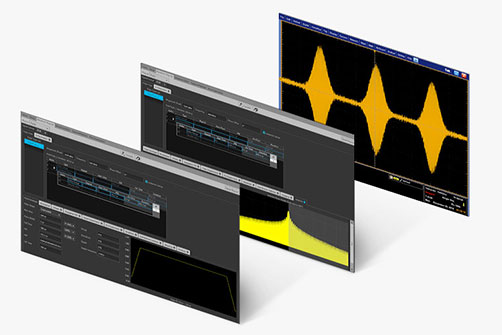

AWG5200 Arbitrary Waveform Generator Simplifies Setup
AWG5200 任意波形發生器旨在簡化您的測試設置。首先，它是一款即用型解決方案，可簡化或替換您當前的復雜信號生成設置。它向下兼容其他泰克信號發生器，讓您無需重新學習設置過程。最后，它支持通過 Matlab 腳本自動化完成測試，可簡化端到端設置。
特點

AWG 向后兼容性
使用 Matlab 命令創建波形
數字上變頻，清晰范圍寬，輸出功率提供類似 VSG 的功能

AWG5200 任意波形發生器型號

型號	模擬通道	垂直分辨率	模擬帶寬	輸出頻率	最大采樣率
AWG5202	2	16 位	2 GHz（在 -3 dB x 的情況下）	直接直流輸出：1.5Vp-p 差分 /// 直接交流輸出：-17 至 -5 dBm 單端，BW 10MHz 至 2GHz（標準）/// 交流安培輸出：-85 至 +10 dBm 單端，BW 10MHz 至 2GHz（可選）	1.5 KS/s – 10 GS/s (4 GHz)
AWG5204	4	16 位	2 GHz（在 -3 dB x 的情況下）	直接直流輸出：1.5Vp-p 差分 /// 直接交流輸出：-17 至 -5 dBm 單端，BW 10MHz 至 2GHz（標準）/// 交流安培輸出：-85 至 +10 dBm 單端，BW 10MHz 至 2GHz（可選）	1.5 KS/s – 10 GS/s (4 GHz)
AWG5208	8	16 位	2 GHz（在 -3 dB x 的情況下）	直接直流輸出：1.5Vp-p 差分 /// 直接交流輸出：-17 至 -5 dBm 單端，BW 10MHz 至 2GHz（標準）/// 交流安培輸出：-85 至 +10 dBm 單端，BW 10MHz 至 2GHz（可選）	1.5 KS/s – 10 GS/s (4 GHz)
