JC-WPT9300是北京東方中科集成科技股份有限公司自主研發的針對新能源汽車、消費類電子、可穿戴設備的全自動化無線充電測試測量系統；
該系統可完成最大六個自由度狀態下的無線充電裝置的效率評估，具有可靠性高、精度高、配置靈活、維護簡便、使用便捷等特點，是無線充電裝置理想的測試測量系統；
JC-WPT9300的五大特點

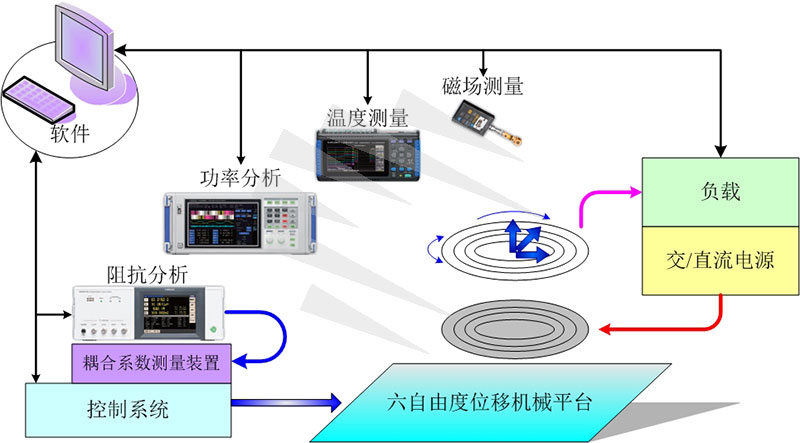

原理圖?裝置圖

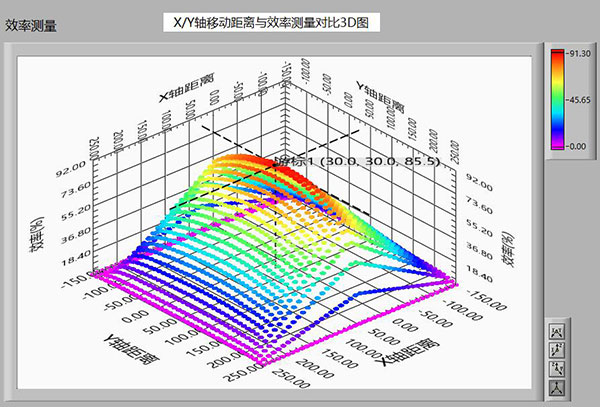

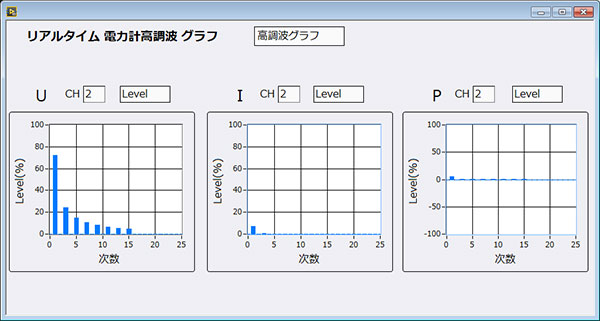

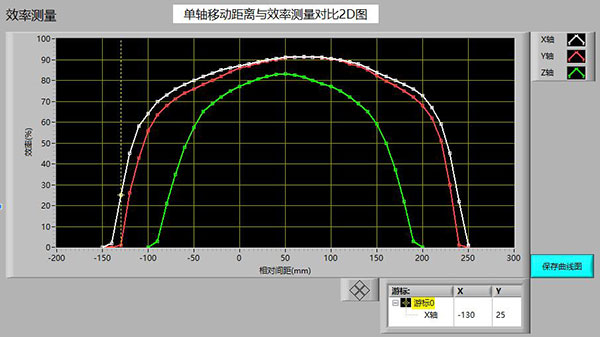

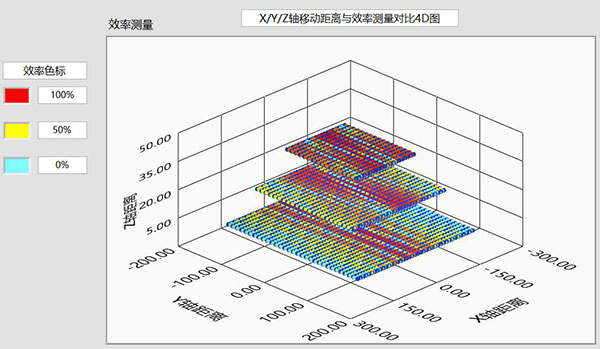

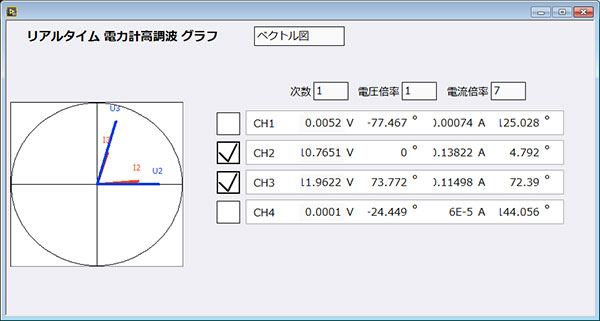

JC-WPT9300對無線充電裝置的效率和安全方面性評估。 （1） 線圈耦合特性分析：線圈耦合特性對無線充電系統有重要的影響； （2） 系統效率測量分析：測量分析無線充電功率變換各個環節的效率情況； （3） 諧波測量分析：諧波成分占比越大，整個系統的效率越低，同時諧波對整個系統都會造成不利的影響； （4） 電壓電流相位測量分析：測量分析無線充電電壓電流的相位角； （5） 溫升以及過熱測量：測試系統在各種不同的工況情況下的系統溫升及過熱情況； （6） 電磁泄露測試：測試系統在各種不同工況情況下的磁場泄露情況； （7） 異物及溫升測試； JC-WPT9300測試測量裝置可以應用于多種應用場合 （1） 電動汽車無線充電； （2） 手機等便攜式設備無線充電； （3） 車載無線充電裝置； （4） 第三方的檢測檢驗機構的產品質量認證； JC-WPT9300測試測量裝置具有強大的系統功能 （1） 測試過程全自動化和手動兩種操作模式； （2） 無線充電線圈自動和手動精準定位功能； （3） 零點自動對位功能； （4） 2年免費維護功能； （5） 定位自動效準功能； （6） 無線充電裝置自動裝卸功能； （7） 無線充電線圈的重量范圍0~150kg； （8） 無線充電線圈功率范圍0~30kw； （9） 多種型號測試系統的配置3、4、6自由度任意選擇； （10） 選配伺服提升機構減少人員工作強度為被測件準確定位提供可靠的保障； （11） 系統具有抗電磁干擾的能力； （12） 人員安全保護； JC-WPT9300測試測量裝置數據分析功能 （1）效率-距離2D圖表：可以分別觀測線圈在X、Y、Z軸之間的距離偏差對效率的影響； （2）效率-距離的3D圖表：分別觀測效率在X、Y、Z三個軸中其中兩個軸的距離變化對效率的影響； （3）效率-距離4D圖表：效率在X、Y、Z三個軸上的距離變化對效率的影響； 相位分析 在無線充電系統的高頻電路中，電壓與電流相位差將間接導致功率的損耗，因此需要分析電壓電流相位以提高系統效率。 諧波分析 無線充電系統中，高頻諧波會影響系統效率，測量無線充電系統中的高頻諧波對于提供效率有很大的幫助。功率分析儀可以測量1.5MHZ的高頻諧波，生成諧波成分圖表，如下圖所示； JC-WPT9300測試測量裝置技術參數 | 01 | 系統型號定義 | JC-WPT9300-CX-WY-PZ
CX：C3/C4/C6;3到6自由度；
WY：Y值代表重量等級；
PZ：Z值代表功率等級 |
| 02 | X軸有效行程 | ±300（可選） | mm |
| 03 | Ｙ軸有效行程 | ±300（可選） | mm |
| 04 | Ｚ軸有效行程 | ±100 （可選） | mm |
| 05 | θ、Φ旋轉角度 | ±10（可選） | deg |
| 06 | ψ旋轉角度 | ±180 | deg |
| 07 | 平臺移動分辨率 | 0.05mm和0.1° |
| 08 | 平動定位/重復定位精度 | <±0.5mm |
| 09 | 旋轉定位/重復定位精度 | ±0.5° |
| 10 | 安裝線圈工作臺面材質 | 非金屬工作臺面，附帶可調固定裝置 |
| 11 | 檢測線圈最大尺寸 | 可選 |
| 12 | 設備外形尺寸 | 1500mm*2300mm*1350mm |
| 13 | 使用環境要求 | 恒溫常溫，相對濕度不超過80%，無強烈震動，無灰塵。 |
| 14 | 系統質量 | 約1000KG（包含測試臺、電測裝置、測控系統） |
| 15 | 本機電源要求 | 單相220V，50Hz （不含測試線圈供電電源） |
| 16 | 額定功率 | ≤8 Kw |
JC-WPT9300測試系統配置 | 序號 | 名稱 | 備注 |
| 01 | JC-WPT9300測試臺 | 數量：1 |
| 02 | JC-WPT9300供電裝置 | 數量：1 |
| 03 | JC-WPT9300負載裝置 | 數量：1 |
| 04 | JC-WPT9300功率分析裝置 | 數量：1 |
| 05 | JC-WPT9300諧波分析裝置 | 數量：1 |
| 06 | JC-WPT9300溫度及其他信號采集裝置 | 數量：1 |
| 07 | JC-WPT9300場強測試裝置 | 數量：1 |
| 08 | JC-WPT9300耦合測試裝置 | 數量：1 |
| 09 | JC-WPT9300控制系統 | 數量：1 |
